杂化填料特点

• 宽 pH 使用范围：硅胶骨架中引入有机桥联基团，显著延缓硅胶溶解和键合相水解，使耐受范围扩展至pH2-12。


• 更长使用寿命：有机基团增强了骨架结构的化学惰性，尤其在碱性流动相中表现更 稳定，延长色谱柱使用寿命。


• 高分离效率：杂化硅胶通过降低硅羟基密度，减少硅羟基效应，有效减少碱性化合 物与硅羟基的离子交换作用，改善峰形拖尾，提升分离效率。

• 刚柔相济的骨架：继承纯硅胶的高机械强度，可耐受高压，同时兼具聚合物的柔韧 性，减少填料破碎风险。

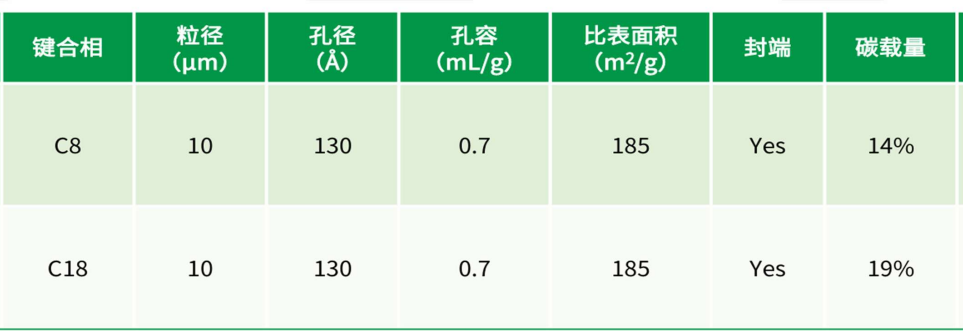

技术参数

耐碱测试

碱洗试验条件： 填料：C810μm色谱柱：4.6*250mm 流动相：ACN:0.1molNaOH水溶液=7:3流速：1mL/min 柱温：30℃碱性时间：300分钟/次

柱效测试条件： 流动相：ACN:纯水水溶液=7:3流速：1mL/min 柱温：30℃标准品：1mg/mL萘进5微升

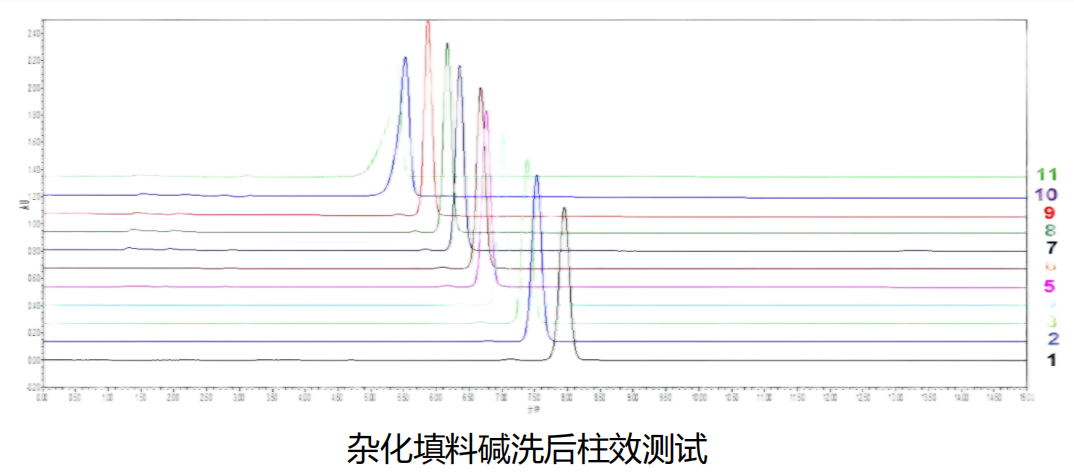

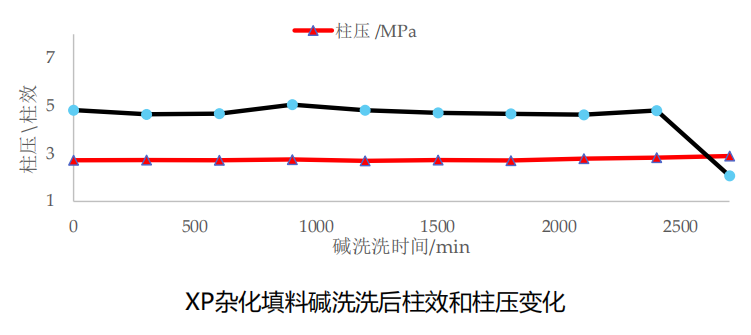

实验数据表明，该填料在0.1M NaOH 溶液中进行清洗超过40小时后，仍保持稳定的色谱性能，柱效≥95%，背压≤110%初始值。

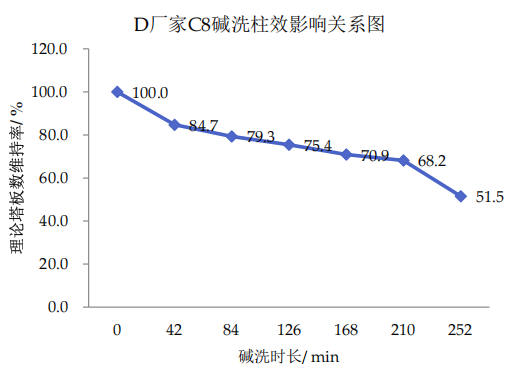

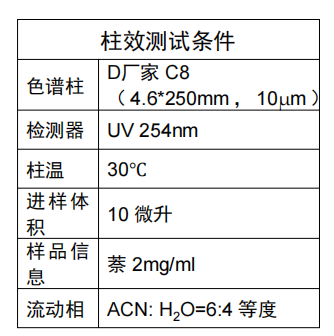

D厂家耐碱测试

结论：连续六次碱洗（碱洗252分钟），柱效降低为初始柱效的51%，色谱柱堵塞、失效。

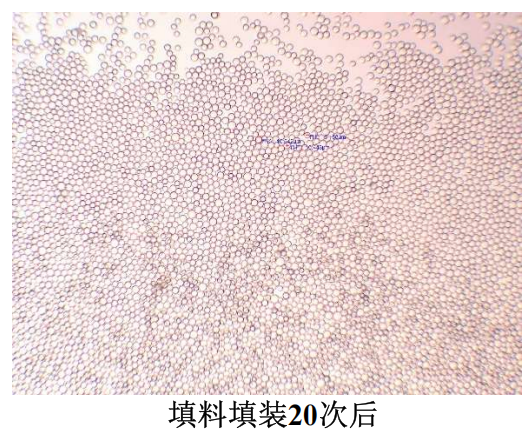

反复填装测试

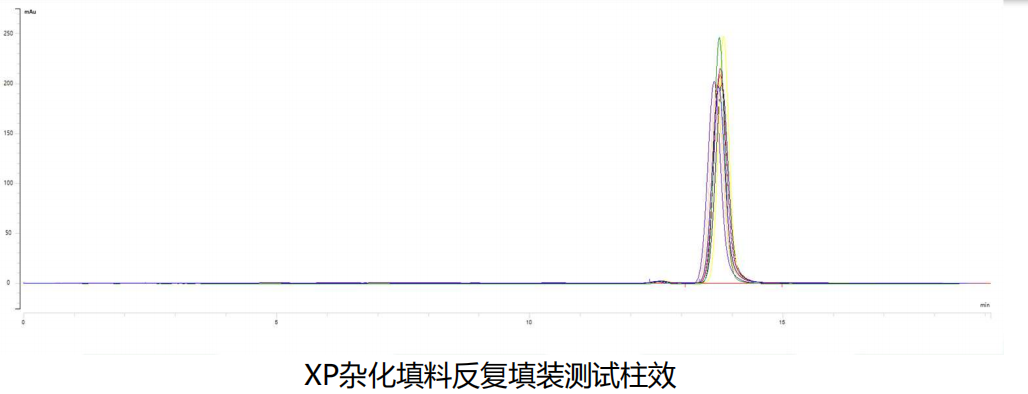

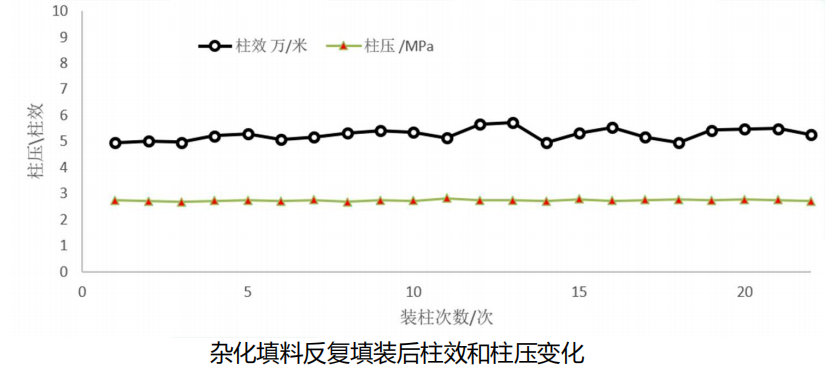

实验数据表明，反复填装20次，填料还是完整如初，柱效测试保留时间、柱压、柱效基本上没有变化。

批次间稳定性

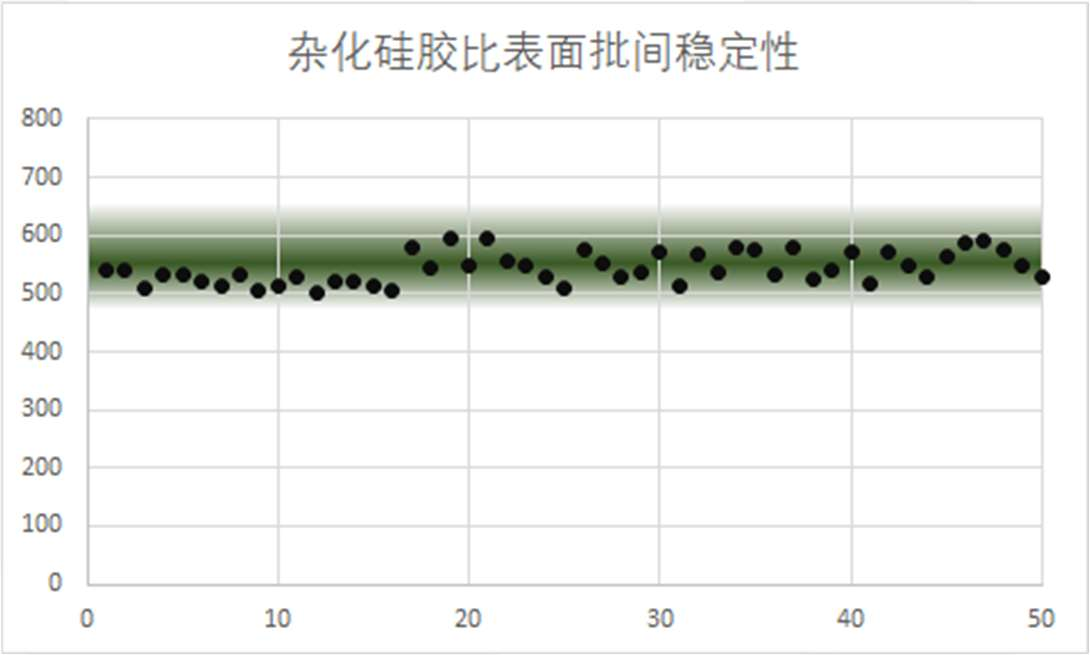

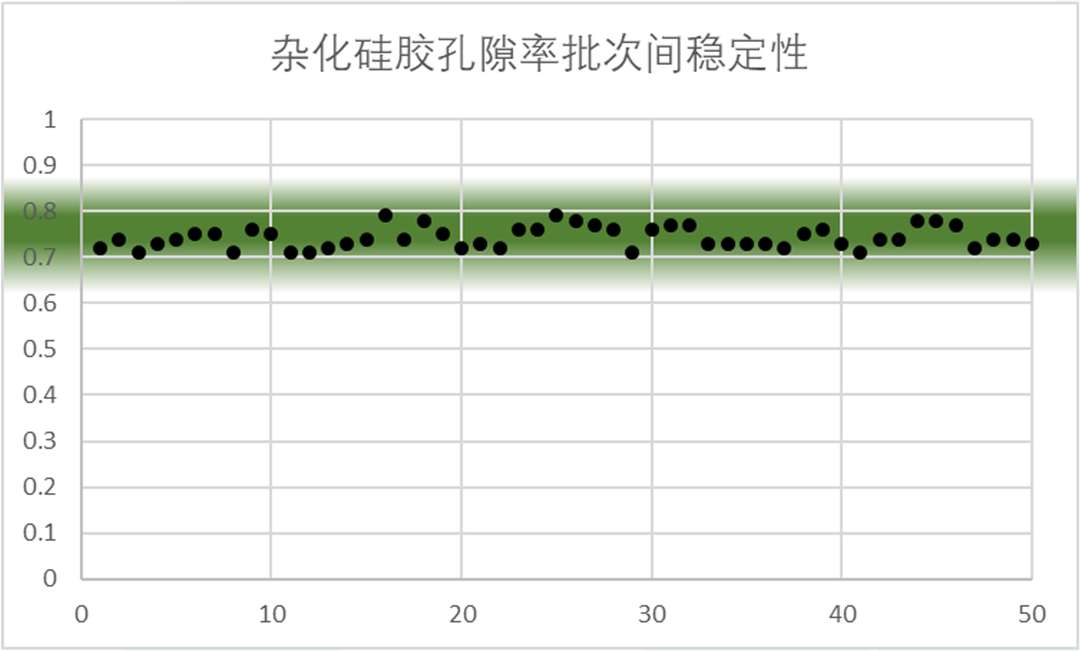

孔隙率与比表面批次稳定性的控制
